烟气脱硫系统

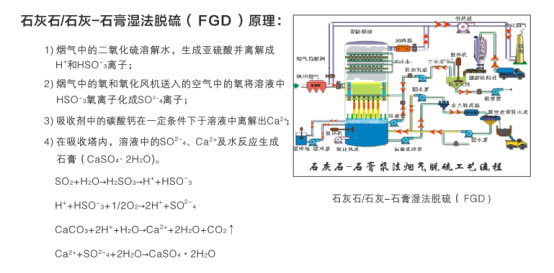

石灰石/石灰-石膏湿法脱硫（ FGD ）原理：

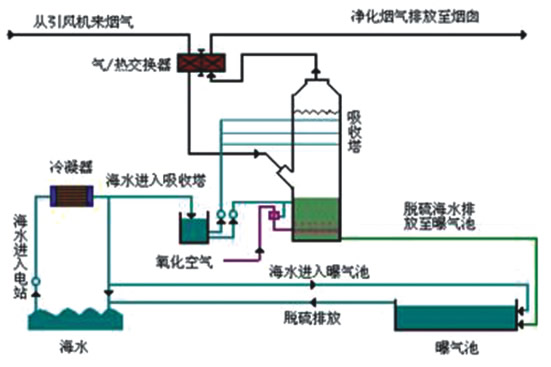

海水湿法脱硫法原理
原理：利用天然海水的碱度（金属离子：Na、Mg、Ca)脱除烟气中SO2反应生成SO-3盐，进而形成Ca2SO4，得以去除。
它可利用火电厂原有冷却用海水作为脱硫剂，在脱硫吸收塔内,大量海水喷淋洗涤进入吸收塔内的燃煤烟气,烟气中的二氧化硫被海水吸收而除去,净化后的烟气经除雾器除雾、烟气换热器加热后排放。
吸收二氧化硫后的海水在曝气池中与海水混合,曝气处理,其中不稳定亚硫酸根被氧化成为稳定的硫酸根,并使海水的pH值与COD等指标恢复到海水水质标准后排入大海。
适用：靠海边，扩散条件较好，用海水作为冷却水，燃用低、中硫煤的电厂烟气脱硫。据悉，国家发改委已将海水法火电脱硫工艺列为我国大力推进的海水火电脱硫技术。
海水脱硫反应方程式
亚硫酸化：Ca(OH)2+SO2 →CaSO3·1/2H2O+1/2H2O
CaCO3+SO2+1/2H2O → CaSO3·1/2H2O+CO2
CaSO3·1/2H2O+SO2+1/2H2O→ Ca(HSO3)2
氧化过程：2CaSO3·1/2H2O+O2+3H2O → 2CaSO4·2H2O
Ca(HSO3)2+1/2O2+H2O→CaSO4·2H2O+SO2
2Na2CO3+SO2+H2O → 2NaHCO3+Na2SO3
2NaHCO3+SO2 →Na2SO3+H2O+CO2
2NaOH+SO2 → Na2SO3+H2O
Na2SO3+SO2+H2O → 2NaHSO3
吸收过程：Mg(OH)2+SO2+5H2O → MgSO3·6H2O
MgSO3+SO2+H2O → Mg(HSO3)2
Mg(HSO3)2+Mg(OH)2+10H2O → 2MgSO3·6H2O
干燥过程：MgSO3·6H2O → MgSO3+6H2O
MgSO4·7H2O→ MgSO4+7H2O
分解过程：MgSO3 → MgO+SO2
MgSO3+1/2C → MgO+SO2+1/2CO2
脱硫技术要求：
塔体材质：宜使用碳素钢、玻璃钢、钢筋混凝土；
防腐材料：宜使用玻璃钢、橡胶、鳞片树脂和合金等。
风机型号：可选用离心式、罗茨式、活塞式和螺杆式。
风机裕量：流量为10%、温度为10℃、压力为20%。
工作温度﹤露点温度应采取保温及防腐措施。
要求：
A) 湿式脱硫：喷淋层宜采用碳钢双面衬胶或增强玻璃钢（FRP）材料防腐防磨。
B) 吸收液：雾化宜采用压力雾化或机械雾化，喷嘴材质宜采用合金、碳化硅和陶瓷等。
C) 脱硫副产物脱水：宜采用蒸发式、过滤式、重力式和离心式。
D) 自动控制：宜采用DCS控制系统，并与生产主体设备的控制系统有可靠的数据传送。
