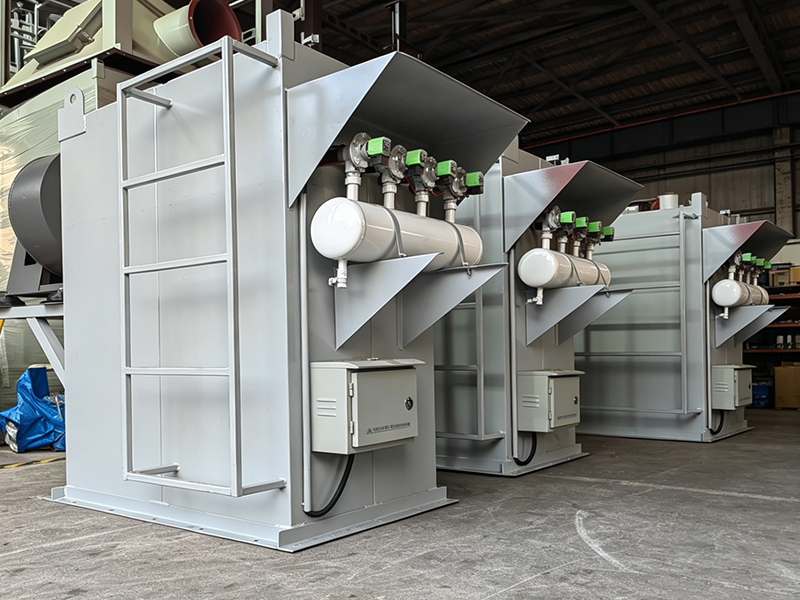

单机除尘器
结构简述：
单机除尘器由过滤室、滤袋、净气室、灰斗、翻板阀、脉冲喷吹装置、系统风机、电控箱等组成。
工作原理：
含尘气体由灰斗（或下部敞开式法兰）进入过滤室，较粗颗粒直接落入灰斗或灰仓，较细颗粒含尘气体则上升至滤袋表面，经滤袋过滤，粉尘阻留于滤袋表面，净化后的气体经袋口进入净气室，由系统风机排入大气。随着过滤的不断进行，滤袋表面积聚的粉尘不断增加，导致设备阻力上升到设定值时（一般为1200Pa），时间继电器（或微差压控制器）输出信号，程控仪开始工作，按顺序开启脉冲阀，使高压压缩空气通过行喷管的喷口瞬时高速喷入滤袋，高速反向气流使滤袋突然膨胀，附着在袋表的粉尘脱落掉入灰斗（或灰仓）。粉尘由翻板阀或输灰机构排出。反吹清灰过程依次喷吹单排滤袋，其它滤袋仍处于过滤状态。
单机除尘器主要技术性能参数：
| 型号 | DMC-32 | DMC-48 | DMC-64 | DMC-80 | DMC-96 | DMC-112 | |
| 性能 | |||||||
| 处理风量m3/h | 1500-2400 | 2100-3500 | 3500-5000 | 4000-6000 | 5200-7000 | 6000-9000 | |
| 总过滤面积m2 | 24 | 36 | 48 | 60 | 72 | 84 | |
| 过滤风速(m/min) | 1.00-1.50 | 1.00-1.50 | 1.00-1.50 | 1.10-1.70 | 1.20-1.70 | 1.20-1.80 | |
| 滤袋数量(条) | 32 | 48 | 64 | 80 | 96 | 112 | |
| 入口气体温度(℃) | ≤120 | ||||||
| 除尘器阻力(Pa) | ≤1200 | ||||||
| 进口粉尘浓度(g/m3) | ＜200 | ||||||
| 出口排放浓度(mg/m3) | ≤100 | ||||||
| 清灰用压缩空气 | 压力(Pa) | 0.5-0.7 | |||||
| 耗气量(m3/min) | 0.10 | 0.14 | 0.20 | 0.24 | 0.29 | 0.34 | |
| 承受负压Pa | 5000 | ||||||
| 脉冲阀数量(个) | 4 | 6 | 8 | 10 | 12 | 14 | |
| 风机用电机功率(KW) | 1.5 | 3.0 | 3.0 | 5.5 | 5.5 | 7.5 | |
|
重量 kg |
A型(带灰斗) | 1350 | 1620 | 1850 | 2360 | 2800 | 3200 |
| B型(不带灰斗) | 1220 | 1470 | 1670 | 2150 | 2540 | 2880 | |
